例の階段を取付けてきました。

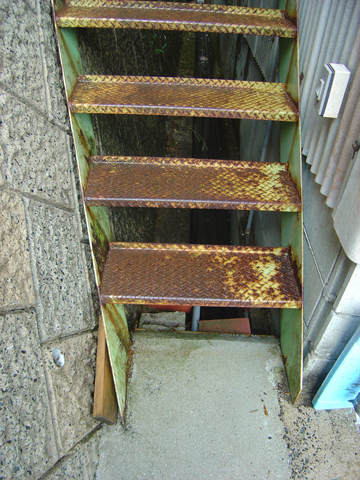

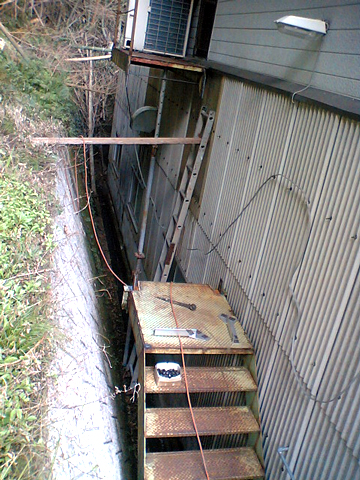

これが以前の階段。
敷地形状からこのように先が絞ってあるとです。
《計画編》
新階段は勾配を緩くするわけだが、勾配を緩くしただけのストレート階段では以前の階段と同じように先を擁壁に合わせて絞らないといけない。
面倒臭いコト嫌だな~と、なんとか楽する方法を考える・・・・・
階段幅を全て同じにする為に先を振ってみようと試みた。d( ̄  ̄)
距離が足りない・・・・・建物に当たる。
距離を稼ぐ為に踊場を2ヵ所設けた。d( ̄  ̄)
これで何とかなりそう。
さ~造ったは良いものの現場取り付けの時はどうする?
足場が悪いな~
しかし現場は早く終らせたいな~
じゃ手摺も先付けにしよう。d( ̄  ̄)
それで階段は全てボルトによる組立式ネ。d( ̄  ̄)
これで行きましょう! (^0^ゞ らじゃ
《現場取付編》
現場は足場が悪い為、既存階段を足場代わり。
まずは上部を解体して下部を足場代わりに組み立てるという作戦。

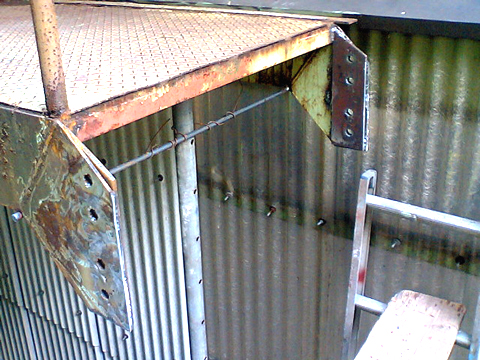

前日に新しく階段を留めるためのプレートを既存階段に溶接。
1番上の踊場は都合上そのまま残します。
なので踊場が下がらないようにサポーターを2本を連結して下から突っ張る。
中間踊場を受けているH形鋼の梁を利用して、新しい階段を受けます。

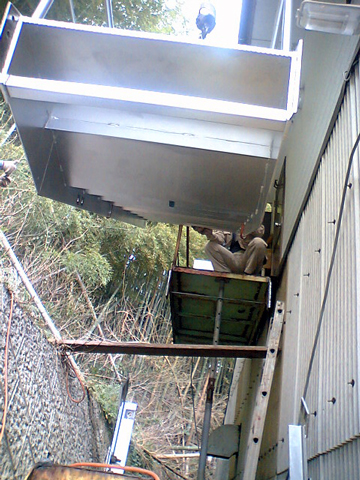

クレーンを使って軒先に気を付けながらはめ込む。
カッシャン!勾配を緩くしたので同じ中間踊場でも約1段分の高さが違います。

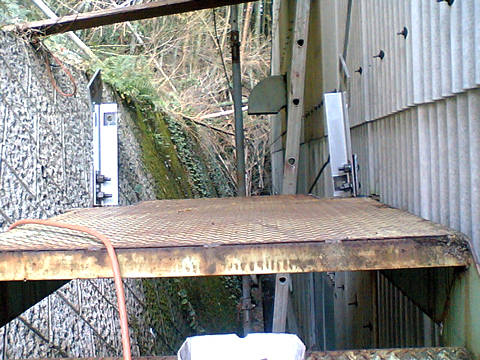

上部の新しい階段も付けたし、次は既存階段の下部を撤去。
ここまでは計算通り・・・・・
そしてこれから先を振った階段を取り付けます。

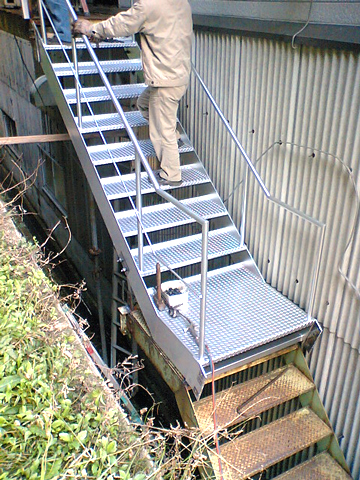

うぃ~ん・・・カッシャン!
ピッタリやん・・・うまくいき過ぎて1番びっくりしているわたくしです。ヽ(*'0'*)ツ ワァオォ!!
《完成写真編》

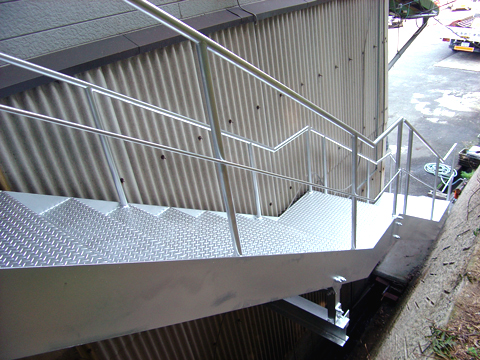

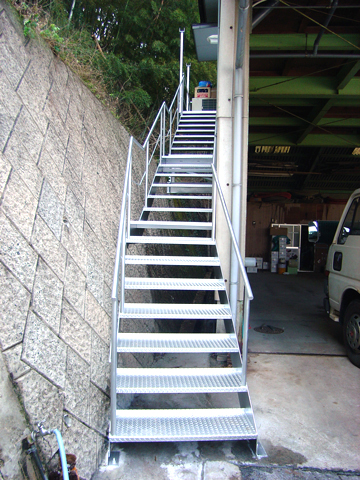

上部踊場も塗装しました。

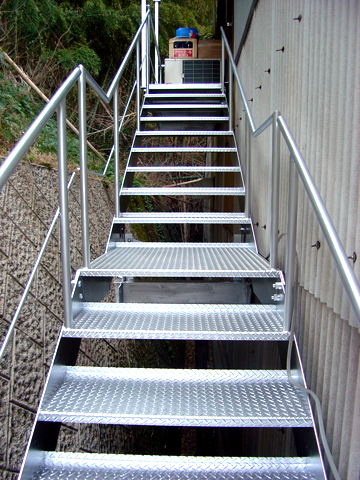

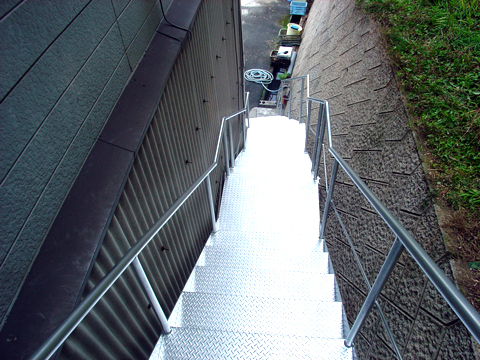

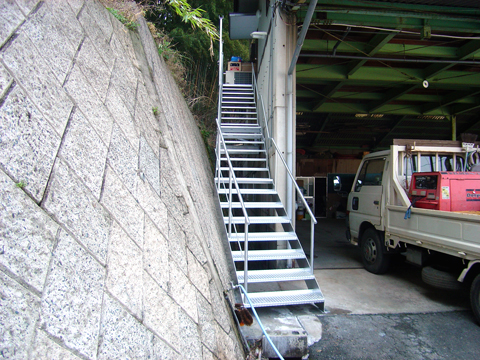

クリアランスを使い果たしましたが、うまく収まりました。
これら1つ1つの工事が次の工事への自信となるとです。
ありがとうございました。
今日のポイント・・・踏板に水が溜まらない様に若干の水勾配をとりましょう。腐食の原因になりますからね。ヾ(^_^)マタネー ~~~つづく~~~
